Port Forwarding Akses Winbox Port 8291

 Diposkan oleh Ardi Pratama

Assalamualaikum

Selamat sore paman pengguna internet, hampir buka puasa nih hehe

Kali ini sesuai judul akan saya coba konfigurasi port forwarding untuk akses mikrotik melalui winbox. Jadi saya mempunyai dua mikrotik dan satu client. Mikrotik ke satu saya beri nama bapak dan mikrotik kedua saya beri nama anak. Tapi bapak akan melindungi anak dari ping yang dilakukan oleh client jadi client ke anak tidak bisa berhubungan kecuali dengan perantara bapak *ngomong apaan sih :v

Oke begini topologinya,

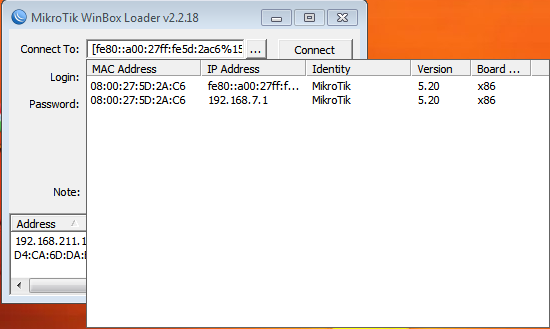

Seperti biasa buka dulu winboxya ke Mikrotik 1, Nah IP nya yang 192.168.7.1

Seharusnya namanya bapak tapi masih belum saya ganti hehe

Kemudian masuk ke IP -- Firewall -- Nat, lalu klik [+]

Masukan

Chain : dstnat

Dst Address : 192.168.7.1 (IP yang terhubung ke client)

Protocol : TCP

Dst Port : 8080 (Sesuai keinginan sobat)

Artinya kurang lebih begini, Setiap ada tujuan yang mengarah ke IP 192.168.7.1 dengan protokol tcp dan melalui port 8080 maka akan diproses ke tab action.

Lalu pindah ke tab Action

Pilih

Action : dst-nat

To Address : 192.168.10.1 (IP anak mikrotik 2)

To Ports : 8291 (port winbox bisa dilihat di IP -- Services)

Kemudian pindah ke Mikrotik 2 (anak) di sini kita harus men setting routenya agar melewati bapak (agak durhaka nih :v) jadi untuk melakukan sebuah koneksi kedua device harus saling berhubungan mengirimkan paket. Dalam skema ini request di wakil kan dari client ke bapak untuk mengontak anaknya lalu si anak mengirimkan data ke bapak yang di teruskan ke client. Sehingga anak bisa ping ke client tetapi client tidak bisa ping ke anak.

Pada route anak isikan

Dst Address : 0.0.0.0/0. Default route, artinya kemana saja tujuanya dia akan disuruh melewati gateway : 192.168.10.2 (IP Bapak)

Lalu kita cek apakah sudah bisa ping ke ip yang berada satu network dengan client

Sudah. Kemudian kita coba login winbox dari client.

Ingat, kita harus menambahkan port 8080 untuk koneksi ke anak

Nah kita sudah bisa masuk ke mikrotik anak, tandanya kita sudah berhasil untuk membuat port forwarding winbox.

Cukup sekian kali ini tutorial untuk membuat port forwarding winbox dengan akses melalui port 8080. Sampai jumpa di artikel selanjutnya

Terima kasih Jati Nurohman, Ikhsan Setiawan yang telah membantu hehe

Wassalamualaikum wr wb

https://ardpratama.blogspot.co.id/2015/06/port-forwarding-akses-winbox-port-8291.html

Konfigurasi Dasar OSPF di Mikrotik

0 sharesana kurnia nisa mutoharoh | 7:40 PM |



Tutorial Mikrotik kali ini akan membahas tentang OSPF dan konfigurasi dasarnya di Mikrotik, oh ya teman-teman pasti sudah tau kan apa itu OSPF? saya percaya kok namun disini mari kita mengulangnya lagi agar tidak lupa, langsung saja cikibrutt.

Pengertian OSPF

OSPF atau kepanjangan dari Open Shortes Path First adalah protocol routing otomatis yang digunakan dalam jaringan LAN (Local Area Network) maupun WAN (Wide Area Network). Routing ini digunakan untuk topology yang mempunyai banyak router, kebayang gak kalau dalam suatu ISP yang mempunyai banyak client yang menggunakan mikrotik sebagai STA, dia harus menyetting ip route satu persatu, OMG apa lagi kalau se-yang lebih besar lagi, gak kebayang ribetnya.

Oh iya OSPF ini termasuk kategori Link-sate routing protocol, Link state routing protocol ini menggunakan kecepatan jaringan berdasarkan metric untuk menetapkan path-path ke jaringan lainnya. Setiap router merawat map sederhana dari keseluruhan jaringan. Update-update dilakukan via multicast, dan dikirim. Jika terjadi perubahan konfigurasi. OSPF cocok untuk jaringan berskala besar.

Baca lebih lanjut tentang ospf disini atau disini

Maksud dan Tujuan

Ok sekarang maksud dan tujuan, maksud dan tujuan Ospf ini Kita dapat melakukan routing secara otomatis, dua router maupun lebih.

Bahan yang disiapkan

Berikut adalah Tutorial Konfigurasi Dasar OSPF di Mikrotik, dalam tutorial ini karena saya tidak mempunyai router sebanyak itu maka saya menggunakan GNS3

• 4 buah Mikrotik yang sudah terinstall (menggunakan VirtualBox)
• dan 3 Vpcs

Jika anda belum mengetahuinya bisa pelajari disini

Konfigurasi Dasar OSPF di Mikrotik

Berikut adalah Topologi yang saya gunakan

pada topologi diatas sudah terdapat keterangan ip dan interfacenya, sekarang mari kita mulai mengkonfigurasinya
R= ether1=192.168.1.1/24
      ether2=192.168.2.1/24
      ether3=192.168.3.1/24
R2= ether1=192.168.1.2/24
        ether3=192.168.13.1/24
R3= ether1=192.168.2.2/24
        ether3=192.168.14.1/24
R4= ether1=192.168.3.2/24
        ether2=192.168.12.1/24

1.mari kita masukkan ip ditiap-tiap router sesuai dengan topology yang sudah ada

R1= Ip address add address=192.168.1.1/24 interface=ether1

       ip address add address=192.168.2.1/24 interface=ether2

       ip address add address=192.168.3.1/24 interface=ether3

R2= ip address add address=192.168.1.2/24 interface=ether1

       ip address add address=192.168.13.1/24 interface=ether3

R3= ip address add address=192.168.2.2/24 interface=ether1

      ip address add address=192.168.14.1/24 interface=ether3

R4= ip address add address=192.168.1.2/24 interface=ether1

       ip address add address=192.168.12.1/24 interface=ether2

2. Kita masukkan perintah ospf nya, masukkan sesuai ip yang tadi kita masukkan di ip address

R=routing ospf network add network=192.168.1.0/24 area=backbone

 routing ospf network add network=192.168.2.0/24 area=backbone

routing ospf network add network=192.168.3.0/24 area=backbone

R2=routing ospf network add network=192.168.1.0/24 area=backbone

routing ospf network add network=192.168.13.0/24 area=backbone

cek dengan "ip route print" maka akan muncul apabila ADo maka itu Active, DHCP, Ospf

R3=routing ospf network add network=192.168.2.0/24 area=backbone

routing ospf network add network=192.168.14.0/24 area=backbone

R4= routing ospf network add network=192.168.3.0/24 area=backbone

routing ospf network add network=192.168.12.0/24 area=backbone

3. Kita cek tiap-tiap router dengan mengeping router lain, contoh seperti gambar dibawah

Terimakasih, selamat mencoba, Thanks for your attention
